Cloud Monitoring Dashboardの作成方法

Cloud Monitoring Dashboard について

Google Cloud Monitoring Dashboard は、Google Cloud Platform 上のアプリケーションやインフラストラクチャのパフォーマンスを監視および管理するためのツールです。このダッシュボードは、リアルタイムのメトリックやログデータを収集し、グラフを使用して視覚的に表示します。これにより、アプリケーションやインフラストラクチャのパフォーマンス問題を発見し、トラブルシューティングを行うことができます。また、Monitoring アラートと併用することで、アラートを受け取った後のシステム状況の確認を効率よく行うことができます。

Cloud Monitoring Dashboard の作成方法

カスタム Dashboard を作成する方法は json を記述する方法と、GUI から作成する方法の 2 つが存在しますが、今回は GUI での作成方法について紹介します。サンプルとして、Cloud Run の CPU 使用率を表示するグラフを作成します。

Cloud Monitoring から CREATE DASHBOARD を選択すると、以下のような Dashboard 編集画面へ遷移しますので、こちらで Dashboard を作成していきます。

Dashboard の名前はこちらから修正します。

サンプルとして、一般的なグラフの折れ線グラフを作成してみます。

Chart library から line を選択すると以下のような画面が表示されます。

左ペインに表示されているグラフの修正項目に関しては以下の通りです。


edit 方式	BASIC	メトリックをグループ化したり表示するデータの処理ロジックを選択することができます
	ADVANCED	Aggregation を設定することができます
	MQL	Monitoring Query Language（MQL）クエリを使用することができます
	PROMQL	Prometheus Query Language（PromQL）を使用することができます
title	Chart Title	グラフの名前を定義できます
metric	Resource & Metric	グラフに使用するメトリックを選択できます
	ADD ANOTHER METRIC	グラフ内で使用するメトリックを追加できます
filter	Filters	プロジェクト名やリソース名、リソース ID 等、表示するデータをフィルタできます

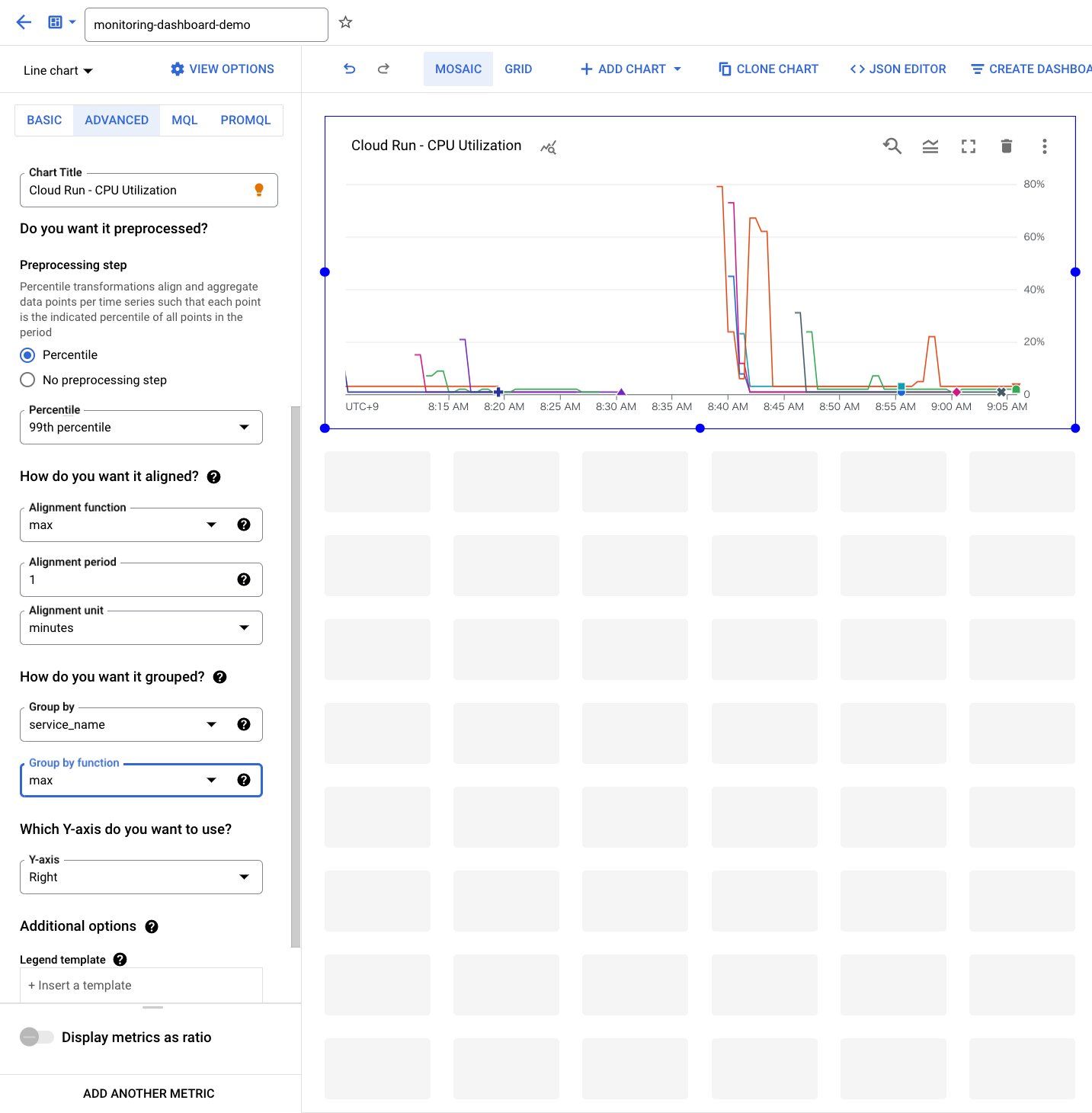

Cloud Run の CPU 使用率を表示するグラフを作成してみます。

Aggregation および group 化の設定は以下のロジックで設定しました。
- alignment
  - 各 1 分間におけるデータの最大値使用
- group
  - cloud run の service_name ごとに 99 パーセンタイルのデータ使用
- Preprocessing
  - 99 パーセンタイル表示

Aggregation について

Aggregation を理解するのに非常に参考になる記事がありましたので、紹介します。
GCP Cloud Monitoring の Aggregation を理解する
